目前MM32W0系列有n4和q1兩個版本，n4主要針對需要大容量的應用方案，q1針對超低功耗精簡型的應用方案，兩個型號的低功耗編程操作方式相同，不同的只是MCU的時鐘系統控制方式，在參考程序已經提供不同的模式下功能，用戶只要改變相對應的宏定義即可實現對應的低功耗功能。

休眠函數



對于低功耗應用來說，休眠是非常關鍵的一個功能。開啟藍牙廣播時MM32W0的控制模塊有三種工作模式：正常模式、睡眠模式和停機模式。在stop模式下，射頻模塊都會通過IRQ引腳定時觸發一個外部中斷，可以借此喚醒STOP模式中的控制模塊。

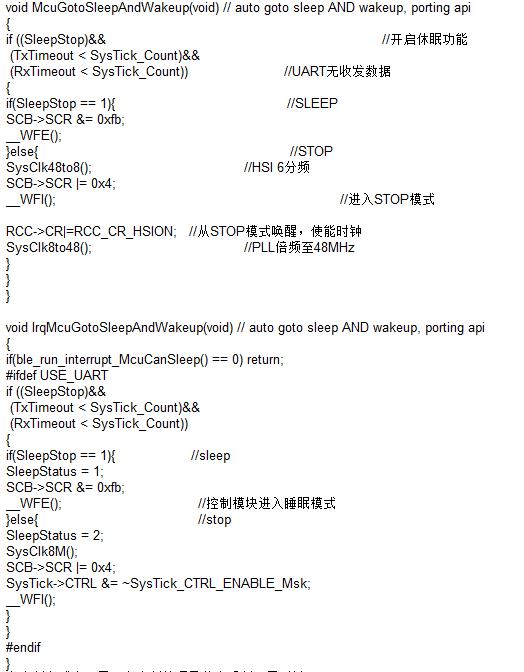

在阻塞模式中，休眠是藍牙服務通過調用void McuGotoSleepAndWakeup（void） 函數實現的，對于中斷模式，則是用戶在代碼中主動調用IrqMcuGotoSleepAndWakeup（）函數來實現。

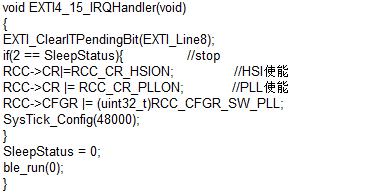

在中斷方式中，需要在中斷處理函數中重新配置時鐘：





時鐘配置



進入低功耗前后需要配置時鐘，從低功耗模式恢復時，時鐘默認設置為HSI6分頻，需要重新配置系統時鐘。



注意：下面函數屬于藍牙庫接口，沒有用到也不要刪除。

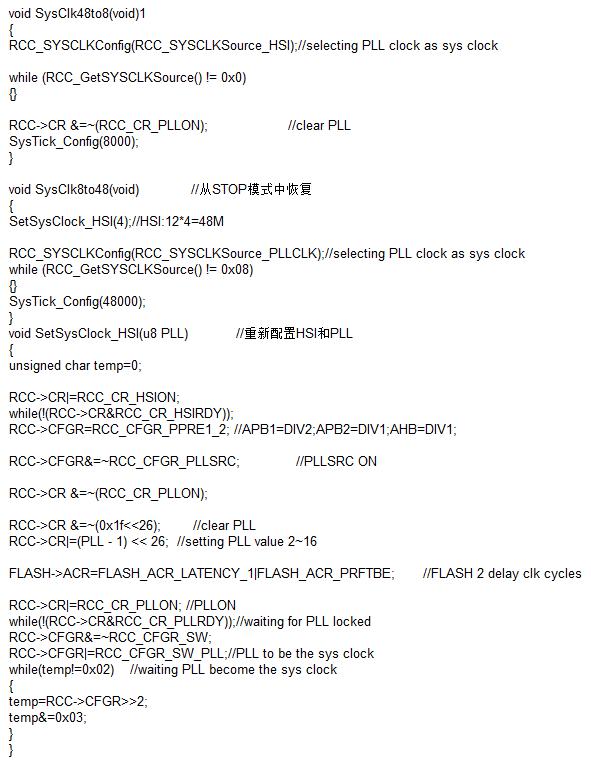

相關時鐘配置：





以上時鐘配置只是針對MM32W0系列的n4版本，在q1版不需要以上時鐘操作。MM32W051PFB（q1）藍牙功耗參數：



在SleepStop設置成0x02，MCU將會進入STOP模式，在保持 SRAM 和寄存器內容不丟失的情況下，停機模式可以達到最低的電能消耗。在停機模式下，HSI 的振蕩器和 HSE 晶體振蕩器被關閉。可以通過任一配置成 EXTI 的信號或者看門狗不復位方式把微控制器從停機模式中喚醒，EXTI 信號可以是 16 個外部 I/O 口之一、 PVD 的輸出的喚醒信號。。STOP模式下無法下載調試程序。為了方便調試，可以在程序開始時加入一個延時，這樣每次復位都有一段時間可以下載程序。
